VS-RKT02A空調、制冷、換熱綜合實驗裝置

2022
06-21

08:20:02

分享:
172
來源:上海文圣科教設備有限公司

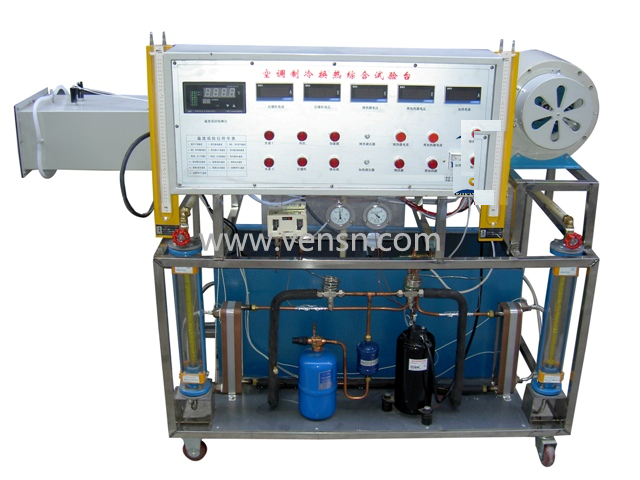

VS-RKT02A空調、制冷、換熱綜合實驗裝置

一、概 述
1、VS-RKT02A
空調制冷換熱綜合實驗裝置集循環空調、直流空調、制冷壓縮機性能、制冷熱泵于一體,可進行空氣的加熱、加濕、冷卻、干燥,蒸發器、冷凝器進行換相,并可測出各點溫度、壓力、風量及功率,計算出制冷量、功率、制冷系數、進行熱平衡計算。
2、
主要配置:巡檢儀表、PT100、測試風洞;引風機、調節風門、制冷壓縮機、板式換熱器、儲液罐、U型管、轉子流量計、膨脹閥、干燥過濾器、高低壓控制器、干加熱器、壓力表、超聲波加溫器、水泵、水箱、數顯表、膨脹閥、移動式實驗臺等。

3、計算機控制則采用組態技術建立計算機與PLC之間的穩定通訊,從而控制整個*空調,并實現對空調運行數據的顯示、分析等各種功能,同時也可通過網絡升級建立遠程計算機與現場計算機的通訊,實現對空調系統的遠程控制。
4、三維力控組態監控軟件組成的智能化測試裝置:系統的控制軟件采用全漢化菜單式操作。測溫器是高精度的PT100,自動A/D摸數轉換器轉換成數字信號,在電腦安置相關程序之后,屏上清楚記錄、采樣、通過打印機輸出進行理論分析。

二、裝置特點
1.安全保護齊全:設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護,可對人身及設備進行有效保護
2.直觀性好:裝置直觀展示了直流式空氣調節系統的結構,風道采用有機玻璃面板,可清楚地看到空氣循環系統的組成部件
三、技術性能
1.輸入電源:?jiǎn)蜗嗳€(xiàn)  AC220V±10%  50Hz
2.工作環境:溫度-10℃~+40℃  相對濕度<85%(25℃)  海拔<4000m
3.制冷劑:R22
4.裝置容量:<2.5kVA
5.重    量:100kg
6.外形尺寸:1800×700×1500mm
四、實驗裝置的基本配置及功能
1.控制臺
    采用雙層亞光密紋噴塑結構,造型新穎。*上層布置空氣循環系統,可直觀展示空氣處理機組結構;正面設有電源控制及測量?jī)x表功能板。底部裝有四個帶剎車的萬向輪,便于移動和固定。
2.交流電源
    單相三線220V交流電源供電,經漏電保護器,通過啟、停開關控制總電源
3.測量?jī)x表
(1)溫度傳感器4只,為了能夠直觀地讀數,將各組溫度信號取出另接表頭顯示
    溫度測量范圍為:-40℃~+120℃
    濕度測量范圍為:0%~100%
(2)真空壓力表2只(精度2.5級)
    量程分別為-0.1MPa~1.5MPa、-0.1MPa~3.5MPa和0~0.4MPa,分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力
4.控制儀表
(1)壓力控制器1只
    實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力,當高壓高于設定值或低壓低于設定值時,控制器發出控制信號切斷壓縮機電源
(2)風力調速器1只
    用于控制軸流風機風速及運行狀態
5.空氣處理機組
    空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器(300W)和軸流風機(額定轉速1450r/min、流量1000m3/h、全壓35Pa、功率90W、噪聲59dB)
6.風冷制冷機組:由2匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成
7.加濕系統:由蒸汽系統由蒸汽發生器和蒸汽噴管組成
