KODIN-G2000A高亮度LED觀片燈

KODIN® G2000A 系列 LED 工業射線底片觀片燈是我公

司針對 NB/T 47013-2015《承壓設備無損檢測》和 GB/T

19802-2005《無損檢測 工業射線照相觀片燈》新標準研制

的新產品。它綜合了國內外工業觀片燈的優點，采用了數字式

電子技術和超高亮度大功率 LED 光源，具有體積小、重

量輕、低功耗、亮度均勻穩定、連續可調、攜帶方便、操控簡

便等特點。美觀的外形，人性化的操作，將成為您評片上的好幫手。

產品特點：

1、新型超薄殼體設計，鋁合金整體拉伸、一體成型，

散熱效果好，外觀美觀時尚。

2，采用觸摸按鍵，數字調控，不閃爍，不刺眼；調光精

確，便捷，靈活，只需輕輕觸摸，就可調出所需要的光。

3、可根據光的強弱，顯示底片的黑白密度值；調光時也

可根據黑白密度值，快捷地調出底片所需要的光。

4、散熱風扇智能調控，低溫時風扇不工作，降低噪音并

節能。

5、感應模式下，感應方式有腳踏開關和紅外感應兩種，

可根據現場環境及使用習慣進行選擇。

6、具有全新的實時溫度采集系統，實現了對光源的實時

保護，并可對當前溫度進行查看。

23

7、采用了進口晶架、大晶片等白光光源技術，量身定做

的超大功率 LED 光源，真正的冷光源，超高亮 LED。

8、觀察屏采用進口優質的亞克力板，具有超越玻璃的透

光性，良好的漫散射性能，并且持久耐用，不變形，不變色。

9、根據人眼生理學特點，限定 LED 的色溫在 6500K，不

刺眼，即使長時間地觀看，眼睛也不易疲勞。

10、采用 PWM 低壓數字電子方式連續調光技術，能夠在

5%-100%超寬范圍調節亮度，讓您可以根據需要任意調節；

并自動記憶上次工作狀態，不需要反復調整。

11、采用針對觀片燈而設計的恒流驅動方式，更大程度上

保證了 LED 的正常工作，從而達到延長壽命的目的。

三、主要技術指標：

儀器型號

G2000A亮度:240000cd/㎡(720000Lux)

可觀察膠片黑度:≤5.0

平均色溫:6500K

觀察屏面積:220×70(mm)

觀察屏均勻度:>0.9

電源:交流：50-60Hz/100-230VAC,直流：24V

功耗:120W

機殼尺寸:365*156*29(mm)

放大鏡

兩倍放大鏡

使用環境溫度:-20-40℃

黑白密度值的顯示范圍:1.0-5.0

技術參數:

采用全新的數字電路驅動原理;
可存儲黑白密度值，使用更方便快捷;全新的溫度報警功能;
可實時顯示其內部溫度，對光源提供更好的保護;機鏡一體化的*設計，對觀片更加方便快捷;
1.很高的亮度：A/D亮度125，000cd/m2 (388, 000Lux) C亮度161，000cd/m2 (500, 000Lux)
2.可觀察膠片黑度：≤5.0
3.平均色溫：6500K
4.觀察屏很大的面積：220X80 (mm)
5. 觀察面均勻度：0.9以上
6.電源：交流：50-60Hz/100- -230VAC，直流：24V
7.功耗：120W
8.外形尺寸：360X 195X95 (mm)
9.放大鏡：兩倍放大鏡
10.使用的環境溫度：-20"C -40°
C11.顯示黑白密度值的范圍：1.0-5.0

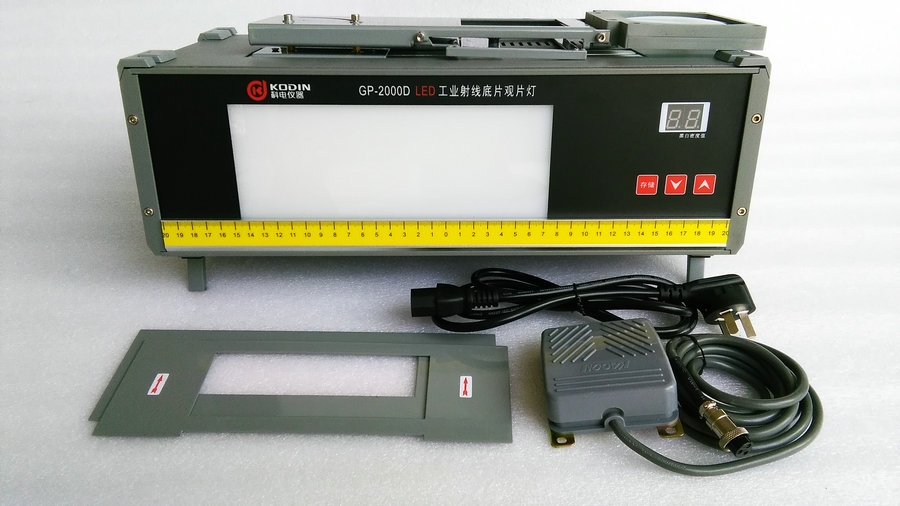

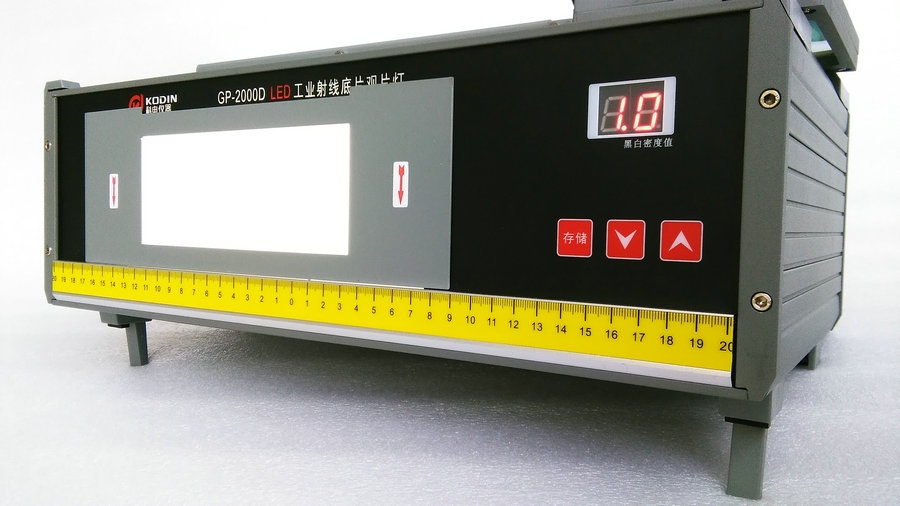

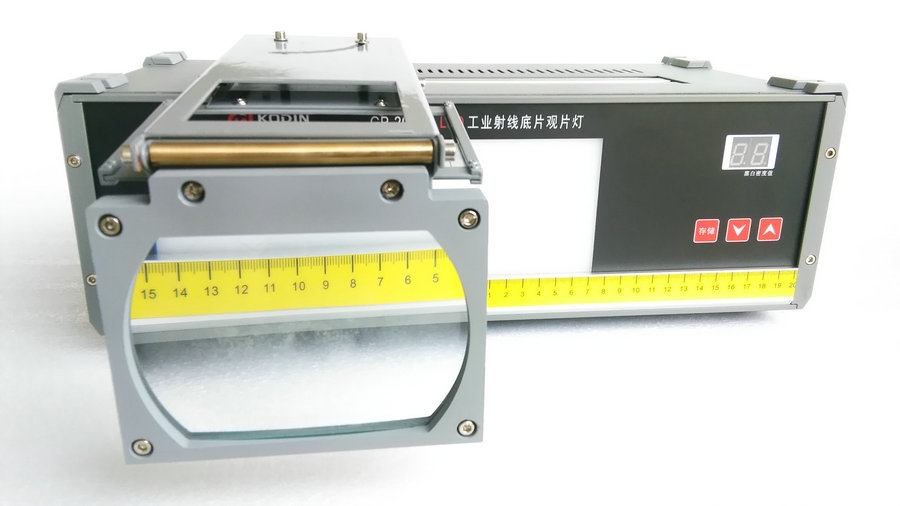

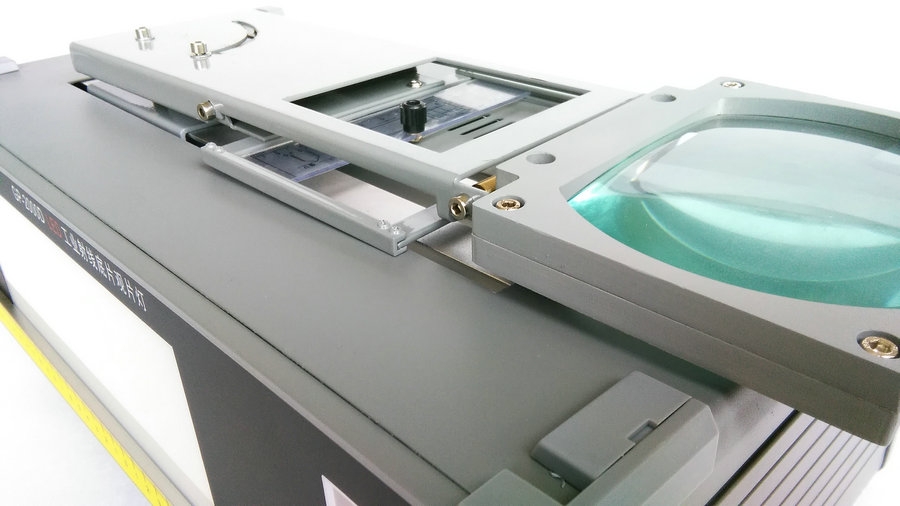

KODIN-G2000A高亮度LED觀片燈產品細節圖:

KODIN-G2000A高亮度LED觀片燈產品性能:

1.測量密度范圍：KODINNHH6000-4.5D  KODINH600A0-5.OD
2.測量區域：中2mm
3.重復性誤差：土0.01D
4.測量誤差：(0.00D-3.00D)土0.02D (3.00D-4.50D) +0.03D(4.50D-5.00D)土0.04D
5.顯示方式：三位段碼液晶屏
6.供電方式：適配器，8.4V1000mA
7.功耗：≤4W
8.使用環境：0~40"C，相對濕度≤85%
9.外形尺寸：210×100×110mm
10.重量：1.5Kg
11. 工作時間：≥24h (關閉觀片燈)
12.觀片時間：≥4h (打開觀片燈)

工作原理:

KODIN*H600A型數字式黑白透射密度計是用于測量透過被測試樣的光量，以確定表面吸收光量的儀器。它主要由照明系統、采集光和測量系統以及信號處理系統構成。將穩定的光信號轉換成電信號，完成信號處理后送入處理器，將被測試樣的密度值顯示在顯示器上。

產品細節圖:

KODIN-G2000A高亮度LED觀片燈
