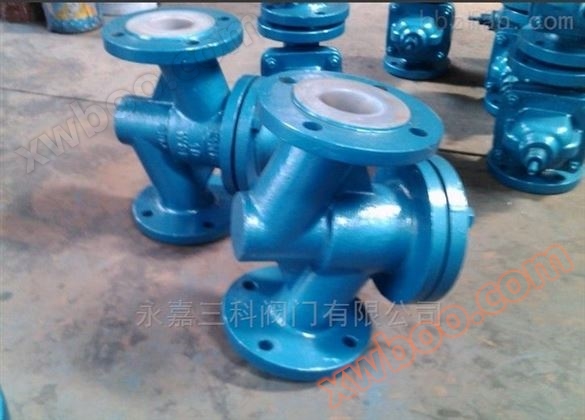

H41F46升降式襯氟止回閥
一、升降式襯氟止回閥應用范圍：
H41F46升降式襯氟止回閥只是允許介質向一個方向流動，而且阻止反方向流動，通常這種襯氟閥門是自動工作的，在一個方向流動的壓力作用下，閥瓣打開，液體反方向流動時有液體壓力和閥瓣的自重，合閥瓣作用于閥重，從而切斷流動。其中止回閥就是這種類型的閥門，它包括升降式止回閥、旋啟式止回閥、對夾式止回閥等。
二、標準規范：
設計制造標準：GB/T 12235-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
三、零部件材料：
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 閥瓣/閥桿 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 襯里/閥座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 4 | 緊固螺栓 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 5 | 螺母 | PTFE(F4) | CF8 | CF8 | |||
四、主要外型連接尺寸：
| 公稱通徑 | 標準值 | 參考值 | ||||||||||||||
| DN（mm | NPSinch | L | D | D1 | D2 | f | b | Z-φd | B | H | WTkg | |||||
| PN1.0MPa | ||||||||||||||||
| 15 | 1-2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 105 | 55 | 5 | |||||
| 20 | 3-4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 115 | 58 | 7 | |||||
| 25 | 12-31 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 128 | 60 | 9 | |||||
| 32 | 11-4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 145 | 75 | 11 | |||||
| 40 | 11-2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 160 | 82 | 13.5 | |||||
